FPSO模塊支墩焊接接頭低溫CTOD韌度試驗研究(下)


標簽: FPSO CTOD


[ 時間:2009-12-24 全球石油網 關注度：28691 ] [ 加入收藏 ] [ 字號：大 中 小 ]

　　3.3試驗結果

　　試樣的主要尺寸和特征CTOD值分見表3（CTOD值單位均為mm）。δu是脆性失穩CTOD值，即穩定裂紋擴展量 脆性失穩斷裂點或突進點所對應的CTOD值。δm是最大載荷CTOD值，即最大載荷點或最大載荷平臺開始點所對應的CTOD值[9]。
表3 試樣主要參數及特征CTOD值（-180C）
試樣號
裂紋位 置
B/mm
W/mm
ao/mm
δu/mm
δm/mm
有效性
FH1
熔合線
Fusion Line
（FL）
72.09
72.09
38.160

0.870
有效
FH3
72.05
72.09
39.406
0.427

有效
FH9
72.02
72.02
38.860

0.838
有效
FH11
72.10
72.09
36.785
0.064

無效
FH5
焊縫
Weld Position
(WP)
72.03
72.10
36.920
0.188

有效
FH6
70.08
70.07
37.483
0.149

有效
FH13
72.04
72.09
37.351

0.976
有效

　　3.4有效性檢驗

　　BS7448-1 [9] 第十一章列出了有效性檢驗項目，主要包括原始裂紋長度ao的有效性、疲勞預制裂紋的有效性（長度和方向及其平直度 [12]）等等。BS7448-2[10] 針對焊接接頭的特殊情況，放寬了一些要求，也補充了一些要求，特別是關于試樣切口加工前的金相學定位和試驗后裂紋位置的金相學評價，是重要的有效性檢驗內容。FPSO是重要的海洋浮式結構物，還必須滿足規范的DNV-OS-C401[11] 要求。因此FPSO模塊支墩焊接接頭的CTOD試驗及其結果的有效性檢驗，必須同時滿足上述三個規范的要求。

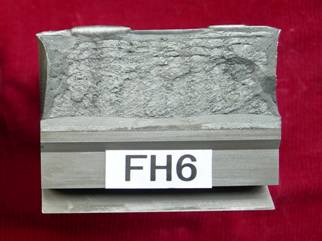

　　　　　　　　　　　　　　　　圖4 焊縫試樣斷口照片

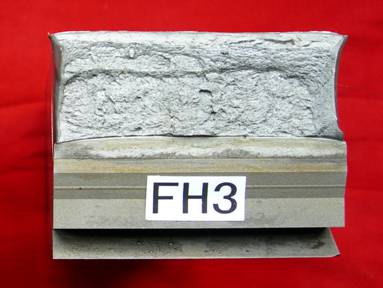

　　　　　　　　　　　　　　　　圖5 熔合線試樣斷口照片
　　圖4和圖5分別是焊縫試樣和熔合線試樣的宏觀斷口照片。表4是試樣的有效性檢驗的主要項目表。表中 表示斷口上測得的疲勞預制裂紋擴展量數據的最小值，它不能小于2.5%W=2.5%×72=1.8mm。
　　　　　　　　　　　　　　　　　表4 試樣有效性檢驗主要項目
試樣
ao/W
(mm)
（mm）
有效性
FH1
0.45＜0.53＜0.75
4.726＞1.8
4.2%＜20%
34.1＞ 10.8
有效
FH3
0.45＜0.55＜0.75
4.726＞1.8
5.6%＜20%
39.2 ＞10.8
有效
FH9
0.45＜0.54＜0.75
5.140＞1.8
4.4%＜20%
26.8＞ 10.8
有效
FH11
0.45＜0.51＜0.75
4.001＞1.8
4.2%＜20%
7.4 ＜10.8
無效
FH5
0.45＜0.51＜0.75
4.330＞1.8
4.9%＜20%

有效
FH6
0.45＜0.53＜0.75
4.540＞1.8
3.6%＜20%

有效
FH13
0.45＜0.52＜0.75
4.435＞1.8
3.9%＜20%

有效

　　　　　　　　　　　　　　　圖6 熔合線試樣的有效性檢驗
　　ao/W 是原始裂紋長度與試樣寬度之比，必須滿足0.45＜ao/W＜0.75。aomax和aomin分別是試樣斷口裂紋長度的九個測量值中的最大值和最小值，必須滿足 。 是熔合線上與疲勞裂紋平面的距離不超過0.5mm的區域的長度的總和[11]（圖6），如試樣FH1的 =32.3＋1.8=34.1mm。按規范DNV-OS-C401[11]對厚度為72mm的熔合線試樣， 的值應該不小于72×15%=10.8mm，而焊縫試樣無需作此項檢驗。表4中四個熔合線試樣，FH11的 小于10.8mm，不滿足DNV-OS-C401 的要求[11]，該試樣無效。其他三個試樣都有效。

　　4. 結論與討論

　　4.1結論

　　按照國際通用的海洋結構物建造和試驗規范DNV-OS-C401 [11] 規定，三個有效試樣的CTOD值都不小于0.15mm即為合格。從表3可見，三個有效熔合線試樣的CTOD值都遠大于0.15mm，符合規范要求。三個有效焊縫試樣中，FH6的CTOD值是0.149mm, 比0.15mm小0.001mm,偏小的百分數為0.67%,這在工程上可以看作相等。因此三個焊縫試樣也都符合規范要求。試驗結果表明：所評定的焊接工藝可以用于FPSO模塊支墩的建造施工中，并且由于試板未經過任何焊后熱處理，因此模塊支墩可以免除焊后熱處理。

　　4.2討論

　　國際上對FPSO斷裂與安全性評估中，應用了CTOD試驗技術「13」。實際上，國外工業發達國家在制造業中已經廣泛應用了CTOD試驗。例如NORSOK Standard“Structural Steel fabrication”[14]對厚度超過50毫米的鋼板焊接接頭，要求進行CTOD試驗評定。又如DNV-OS-C401[11] 規定對屈服強度超過350MPa鋼板的焊接接頭，也要做CTOD試驗。特別是海洋結構物，厚鋼板焊接接頭的韌性要求都比較高。但迄今為止，在國內FPSO的設計、建造領域，未見該類文獻報道。由于FPSO模塊支墩上所用鋼板厚度達60mm、80mm甚至更厚，焊接缺欠（如微裂紋、夾渣、氣孔、未熔合等等）比較容易發生。如果焊接接頭韌性較低（即抗開裂的能力較差），其中的焊接缺欠（類裂紋）在交變應力（由風載、慣性載荷等引起）作用下比較容易擴展，模塊支墩的疲勞壽命就比較短。如果焊接接頭韌性較高，抵抗開裂的能力較強，焊接缺欠（類裂紋）就不容易擴展，模塊支墩就比較安全。因此，設計中應對模塊支墩焊接接頭CTOD韌性設定一個合理的允許值，建造中應對模塊支墩的焊接工藝進行CTOD試驗評定。本文的工作，為國內同行提供了可供參考的經驗。

　　這種參考價值體現在兩個方面。一是在FPSO的建造施工中，可以預先編制用于模塊支墩焊接的擬用焊接工藝PWPS（Preliminary Welding Procedure Specification），然后按PWPS焊接CTOD試板，進行CTOD試驗。如試驗結果合格，則擬用焊接工藝PWPS就成為正式焊接工藝規范WPS（Welding Procedure Specification)，直接用于模塊支墩的焊接；如試驗結果不合格，就修訂PWPS，再進行新一輪CTOD試驗。所謂合格與否，是將試驗得到的CTOD特征值δ與規定的焊接接頭CTOD允許值δmin進行比較，若 為合格，否則就不合格［15］。這樣不僅可以確保模塊支墩的焊接施工質量，而且由于這些工作可以提前進行，因此還可以縮短FPSO的建造工期。

　　另一方面，通過CTOD試驗調整焊接工藝，使最終的焊接工藝所焊接的接頭具有規定的CTOD值，就可以免除模塊支墩的焊后熱處理。這可以節省建造成本。由于一艘FPSO有較多的模塊支墩，焊后熱處理是頗為耗資費時的。

　　不僅如此，還應當指出，究竟焊后熱處理能否提高焊接接頭的韌性，并不能一概而論，應作具體分析。著名焊接專家D.拉達伊[16]在論述焊后退火問題時曾經指出：“為避免在構件表面與內部之間產生過大的溫度差，加熱與冷卻均須緩慢進行，否則由此而生的熱應力可能會引發裂紋，殘余應力的預期下降也會因產生了新的殘余應力及變形而受到影響”。可見，第一，若加熱與冷控制不當，會在構件表面與內部之間產生較大的溫度差，從而會產生新的熱應力，這種新的熱應力可能會引發裂紋。第二，構件表面與內部之間的溫度差會產生新的殘余應力及變形。因此，對厚鋼板焊接接頭來說，由于鋼板厚度大，熱處理時間、溫度、加熱速率和冷卻速率等難于選擇和控制，這容易使得焊接接頭表面與內部之間產生較大的溫差，會產生新的熱應力和殘余應力，甚至引發裂紋。文獻「17」曾經指出：高強度鋼焊后熱處理所得接頭的韌性值大多數是比未處理狀態要低。

　　因此，本文認為，對模塊支墩焊接接頭來說，較之焊后熱處理更為可取的方法，是通過選擇恰當的焊接材料、焊接方法，調整優化焊接工藝，并運用CTOD試驗技術，來控制焊接接頭的韌性，而不進行焊后熱處理。這樣，可 18成人免费观看视频| 91精品国产麻豆国产在线观看| 国产一区红桃视频| 日本中文视频| 亚洲福利视频在线| 四虎www视频| 亚洲成人福利片| 亚洲欧美另类在线视频| 国产精品88av| aaaaa一级片| 黄色亚洲免费| av五月天在线| 私拍精品福利视频在线一区| 日韩免费一区二区三区| 黄色在线免费观看网站| 国产精品偷伦一区二区| 国产免费av在线| 欧美日韩国产va另类| 成年在线播放小视频| 日韩电影大片中文字幕| 国内精品麻豆| 欧美日韩一区三区| 人妻一区二区三区| 亚洲午夜久久久久久久久电影院| 日韩黄色片网站| 久久精品一区二区三区不卡| 日本黄色小说视频| 国产一区二区三区久久久| 国产亚洲无码精品| 欧美亚洲三区| 26uuu国产| 国模大胆一区二区三区| 亚洲天堂网一区| 欧美精品一区二区久久| 久久这里只精品最新地址| 欧美性猛交乱大交| 欧美激情第10页| 97视频在线免费播放| 色婷婷久久久| 国产亚洲精品久久久久久久| 国产精品成人**免费视频| 日本在线观看一区二区| 亚洲成人短视频| 国产精品一区二区三区免费观看| 黄页网站大全在线免费观看| 国产欧美精品xxxx另类| 麻豆网站视频在线观看| 国产精品欧美激情在线播放| 精品美女在线观看视频在线观看| 国产精品精品一区二区三区午夜版| 91在线看片| 国产成人一区二区三区| 99免在线观看免费视频高清| 欧美性做爰毛片| 国产高清免费在线播放| 欧美最猛性xxxxx亚洲精品| 国产在线一在线二| 欧美在线激情网| 在线观看的av| 国产又爽又黄的激情精品视频| 老司机在线视频二区| 国产日韩欧美自拍| 成人福利影视| 国产区一区二区| 成人涩涩视频| 婷婷精品国产一区二区三区日韩| 曰本一区二区| 国产四区在线观看| 免费福利视频一区| 国产a级一级片| 色88久久久久高潮综合影院| 精品日韩久久久| 午夜精品久久| 91精品啪在线观看国产| 日欧美一区二区| 日本美女xxx| 国v精品久久久网| 国产精品99精品| 国产午夜精品一区二区三区视频 | 日韩美女av在线免费观看| 日本视频在线免费观看| 91天堂在线视频| 日本在线啊啊| 日韩国产精品一区二区三区| 日韩有吗在线观看| 乱妇乱女熟妇熟女网站| 先锋资源久久| 中国特级黄色大片| 韩日精品视频一区| 国产成人无码aa精品一区| 久久精品日产第一区二区三区高清版 | 国产精品一区二区久久精品爱涩 | 67194成人在线观看| 免费的黄色片| 日韩视频―中文字幕| 青青草视频在线免费观看| 国产精品欧美日韩久久| 午夜伦理福利在线| 亚洲欧洲三级| 精品久久久久久久| 四虎1515hh.com| 久久99久久久欧美国产| 久久精品视频8| 亚洲另类在线一区| 男人用机机桶女人| 亚洲电影在线看| 传媒视频在线| 国产精品视频自在线| 韩国成人动漫| 少妇久久久久久被弄到高潮| 日韩欧美视频专区| 少妇一级淫免费观看 | 国产激情av在线| 91丝袜国产在线播放| 国产又粗又猛又黄又爽无遮挡| 在线免费不卡电影| 九九热视频免费在线观看| 九九热精品视频| 羞羞电影在线观看www| 欧美三日本三级少妇三99| 日韩av系列| 精品国产免费久久久久久婷婷| 国产乱码精品一品二品| 欧美巨乳美女视频| 在线免费观看你懂的| 国产精品狼人色视频一区| 日韩电影免费观| 日b视频免费观看| 国产尤物精品| 任你操精品视频| 国产精品色在线观看| 艳母动漫在线看| 亚洲激情第一页| 污网站免费在线观看| 亚洲tv在线观看| 在线日韩成人| 国产视频1区2区3区| 日本网站在线观看一区二区三区 | 欧美视频在线不卡| 狠狠操视频网| 91精品国产精品| 女海盗2成人h版中文字幕| 丰满人妻一区二区三区53号| 欧美日韩综合| 疯狂试爱三2浴室激情视频| 《视频一区视频二区| 欧美又粗又硬又大久久久| 中文字幕欧美日韩va免费视频| 99re在线视频| 色综合电影网| 国产精品二区不卡| 国产精品久久久免费看| 亚洲美女一区二区三区| 国产浪潮av性色av小说| 精品中文字幕乱| 亚洲优女在线| 免费高清在线观看免费| 日韩和的一区二区| 91porny九色| 91精品国产综合久久久久久| 一级毛片免费观看| 69堂成人精品视频免费| 鲁大师精品99久久久| a天堂视频在线观看| 日本一区二区免费在线观看视频| 久久天堂夜夜一本婷婷麻豆| 日韩中文字在线| 91九色国产在线播放| 欧美a v在线播放| 另类综合日韩欧美亚洲| 91肉色超薄丝袜脚交一区二区| 精品三级在线看| 国产美女视频一区二区三区| 日韩精品一区二区三区外面| 久久久久蜜桃| 欧美人妻精品一区二区免费看| 日韩欧美第一页| 日本搞黄视频| 国产乱子伦精品| 97欧美在线视频| 欧美丰满艳妇bbwbbw| 亚洲综合激情| 日本视频一区在线观看| 99九九热只有国产精品| 欧美成人精品激情在线视频| 色欧美乱欧美15图片| 一级一片免费视频| 欧美国产一区二区在线| 综合国产在线| 久久久午夜影院| 91精品国产一区二区三区蜜臀| 日本天堂影院在线视频| 亚洲国产一区二区在线| 在线亚洲激情| 中文字幕永久在线| 亚洲国产成人久久综合一区| 八戒八戒神马在线电影| 黄色一级视频片| 高清在线成人网| 影音先锋5566中文源资源 |
